Produkta Superrigardo
VLF -516 Prema dissendilo estas tute veldita kaj sigelita produkto disvolvita de nia kompanio laŭ la bezono de la merkato, kiu estas vaste aplikata en la proceza kontrolo kaj mezurado de petrolo, kemiaĵo, metalurgio, aviado, aerospaco, sendado, medicinaj ekipaĵoj, veturiloj, fridujo, kunpremantoj, akvopumpiloj kaj aliaj industrioj. Kun temperatura kompenso en plenaj temperaturaj zonoj, bona elektra agado kaj longtempa stabileco.
Ĉeffiguroj
Sen sigelita ringo, plene veldita strukturo povas eviti kaŝitan danĝeron, kiel la alta kaj malalta temperaturo -fugaĵo, kiu povas aplikiĝi en la severa medio.
IP -grado atingas IP68.
Kun plena neoksidebla ŝtalo 316L-materialo, kun alta rendimento, ĉiu solida stato kaj kontraŭkorodo.
Adoptu altnivelan blaton por signal -kondiĉado de tre integra ponto -tipo -prema dissendilo, kun alta precizeco kaj alta stabileco.
La nuna tipo estas kun inversigita polaridad -protekto, fidinda preformado, sekura kaj facile uzebla.
Kun temperatura kompenso en plenaj temperaturaj zonoj, bona elektra agado kaj longtempa stabileco.
Proceza konekto povas esti kun speciala personecigita.
Kun unujara garantio.
Teknikaj parametroj:
|
Mezuranta gamo |
-100 KPA ... 0-10 kPA ... 60MPA |
|
|||
|
Superŝarĝa premo |
200%FS (malpli ol 10mpa); 150%FS (pli ol 25mpa) |
||||
|
Prema tipo |
mezurila premo, absoluta premo, sigelpremo |
||||
|
Proceza konekto |
G1\/4, R1\/4 kaj aliaj, povas esti kun OEM |
||||
|
Kompleta precizeco |
± 0. 5 ％ fs |
||||
|
Temperatura kompensintervalo |
-10-70 grado |
||||
|
Longtempa stabileco |
± 0. 3%fs\/jaro |
||||
|
Laboranta Temperaturo |
-40-85 grado |
||||
|
Stokada temperaturo |
-40-125 grado |
||||
|
Tensio de elektroprovizo (DC) |
11-36V |
11-36 V |
5V |
2.7-5.5V |
|
|
Elira signalo |
4-20 Ma |
0-10V |
0-5V |
IIC, SPI |
|
|
Ŝarĝa rezisto |
50 (u -10) Ω 【4-20 ma】, pli ol 10kΩ 【v】 |
||||
|
Elektra Ligo |
Kablo (povas elekti terminalon) |
||||
|
IP -grado |
IP68 |
||||
|
Materialo |
Prema dissendilo diafragmo\/ŝelo: neoksidebla ŝtalo 316L; Kablo: PVC; Kabla akvorezista ringo: silikono |
||||
|
Amaskomunikila adapteco |
Diversaj fluidoj, kiuj ne estas korodaj al neoksidebla ŝtalo 316L |
||||
|
Vibro |
10grms, (20-2000) Hz |
||||
|
Efiko |
100g, 11ms |
||||
|
Izolado |
Pli ol 100mΩ @250VDC |
||||
|
Responda tempo |
Malpli ol 1ms (@ 90%FS) |
||||
|
CE atestita |
EMC: IEC 61326-1 B kategorio Elektrostatika Malŝarĝa Imuneco: IEC 61000-4-2 Elektromagneta Kampo -Imuneco: IEC 61000-4-3 EFT -Imuneco: IEC 61000-4-4 Surge Imunity: IEC 61000-4-5 |
||||

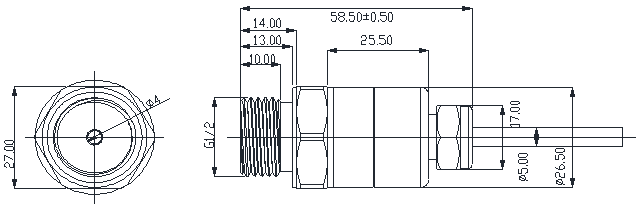

Skiza dimensio (unuo mm)
Proceza konekto povas esti kun OEM
Elektra Ligo
|
Elira signalo |
Du-drato |
Tri-drato |
IIC |
SPI |
|
1\/ruĝa |
Vin |
Vin |
Vin |
Vin |
|
2\/Nigra |
IOUT |
Gnd |
Gnd |
Gnd |
|
3\/Blanka |
NC |
Eksteren |
SCL |
CLK |
|
4\/Flava |
NC |
NC |
SDA |
Miso |
|
5\/Blua |
NC |
NC |
NC |
Mosi |
